Contexte
En vue d’une réhabilitation complète du site, nous avons été chargés d’effectuer le diagnostic des structures de la patinoire de Saint Ouen, et de dimensionner les renforts nécessaires pour supporter les futures charges.
Ce bâtiment, conçu par l’architecte Paul Chemetov, également reconnu pour des ouvrages tels que le Ministère de l’Economie et des Finances (Bercy), a été inauguré en 1980 et est aujourd’hui classé comme patrimoine remarquable.

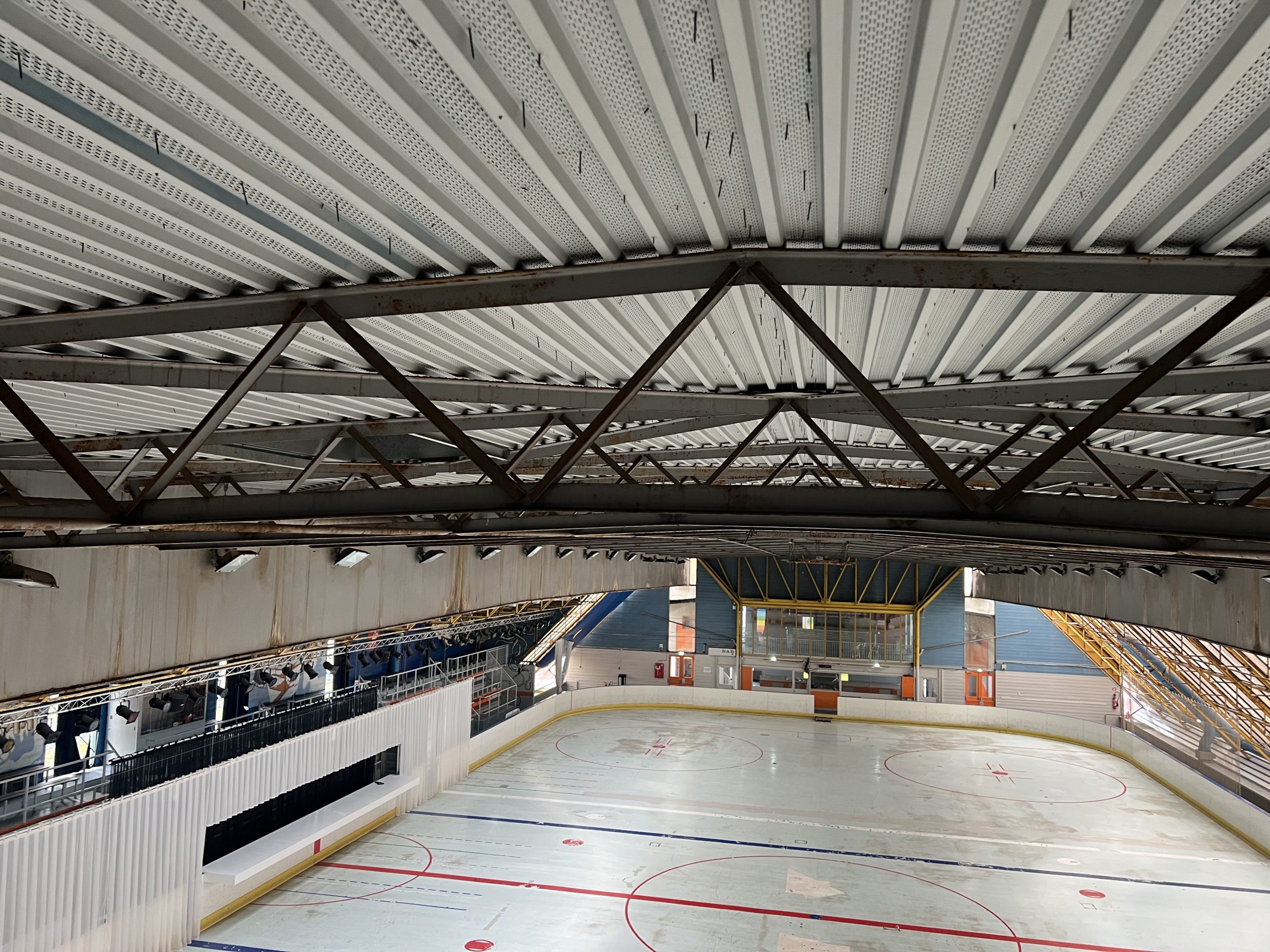

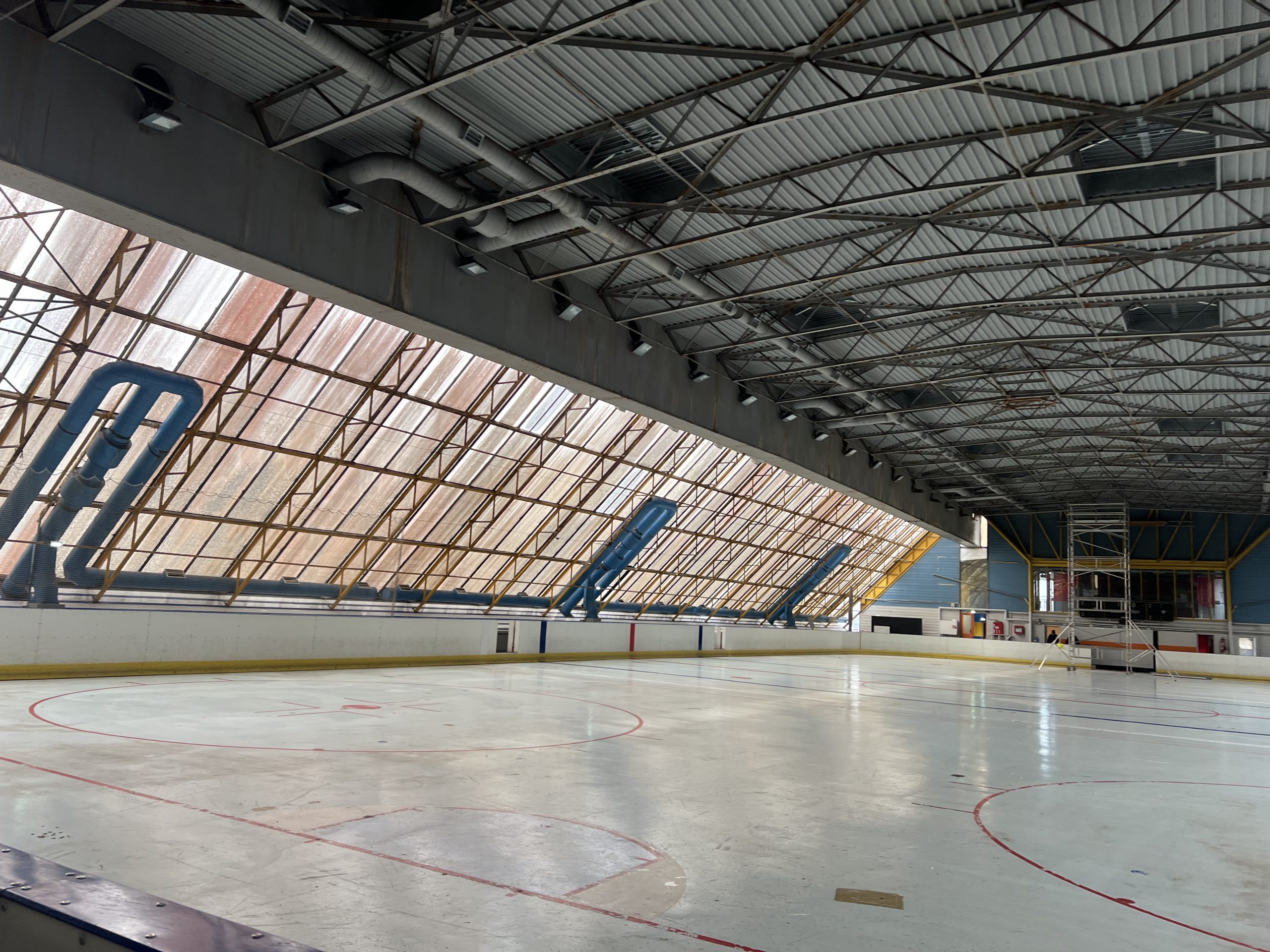

Le plancher de la patinoire, situé au R+1, est soutenu par des poutres précontraintes, elles-mêmes supportées par quatre massifs en béton, et partiellement en porte-à-faux au-dessus de la chaussée. Ces massifs, qui s’étendent du 3e sous-sol jusqu’à la toiture, soutiennent deux « méga-poutres » métalliques de 70 mètres de portée avec un porte-à-faux de 8 mètres de chaque côté, lesquelles supportent toute la charpente métallique. La complexité de ce système constructif est accentuée par le fait que les trois planchers de sous-sol sont entièrement indépendants de la superstructure, grâce à des joints de dilatation qui les isolent des quatre massifs en béton.
Opérations
- Analyse du système constructif
- Relevé géométrique de l’ensemble des structures
- Auscultations non destructives au géoradar des structures béton
- Étude de capacité portante de la charpente métallique sous charges actuelles et futures
- Dimensionnement des renforcements à effectuer
